2023/10/16 23:29

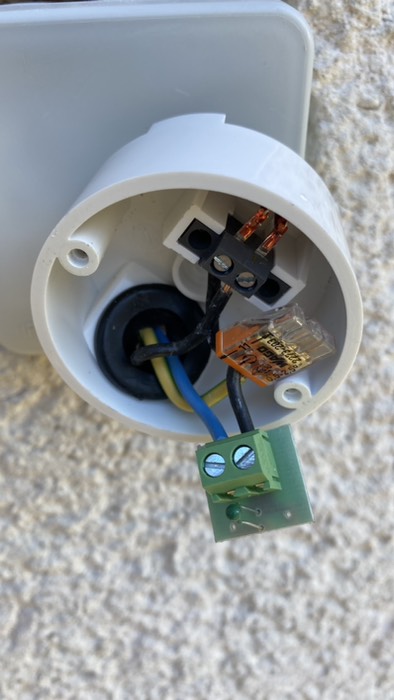

Die beiden Widerstände sind mit 3 Adern angeschlossen:
Fühler für den Kessel: blau + gelb/grün (gemeinsam mit dem Fühler der CT 106)
Fühler für die CT 106: schwarz + gelb/grün (gemeinsam mit dem Fühler des Kessel)
Leider war nur ein dreiadriges Kabel vorhanden !!!
2023/10/18 17:05

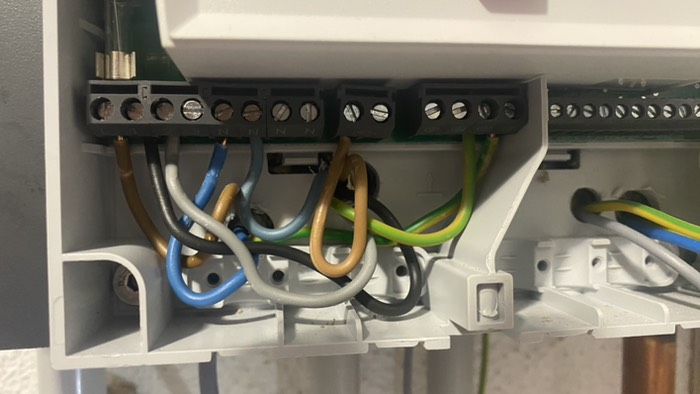

Info:
- braun auf L = Netzzuleitung
- schwarz auf 1 = L der Heizkreispumpe
- grau auf 2 = Mischer „Auf“
- braun auf 3 = Mischer „Zu“
2023/10/19 21:42
Links: Sicherung für die U-Pumpe PWT (Plattenwärmetauscher)
Halblinks: Sicherung für die Heizungs-regelung CT 106
Mitte Links: Sicherung für die Solarumwälzpumpe
Multifunktionsrelais: Zur Umsteuerung bzw. Ansteuerung von Gaskessel und späterer Wärmepumpe
Digitalthermostat: Zur Erfassung der Außentemperatur bei Umschaltung Gaskessel / Wärmepumpe (derzeit nur Anzeige der Pufferspeichertemperatur).
Fühler ist im Puffer später an der Aussenluft.
2023/10/19 21:51
Rotes Kabel: Fühler für die Speichertemperatur
Graues Kabel: Fühler für die Puffertemperatur in Höhe der Heizwendel für die Solarflüssigkeit (zur Differenztemperaturmessung von Speicher und Solarkollektor durch die Regelung CT 106 - Kollektorfühler sitz im Austritt der Solarflüssigkeit an der oberen linken Ecke des linken Solarkolektors)
2023/10/19 21:51

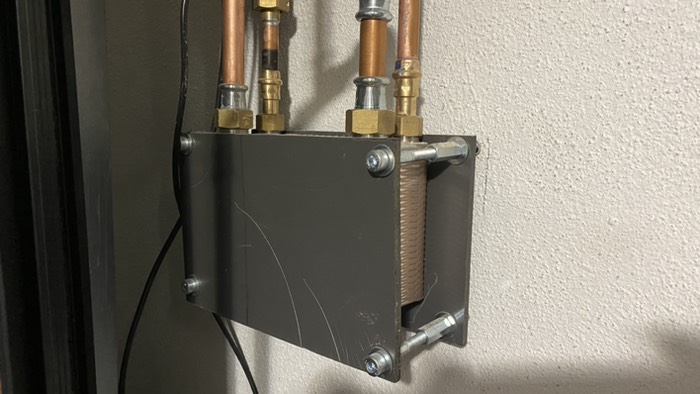

Der PWT erwärmt das kalte Trinkwasser durch das durchströmende Heizwasser aus dem Pufferspeicher
2023/10/19 21:52

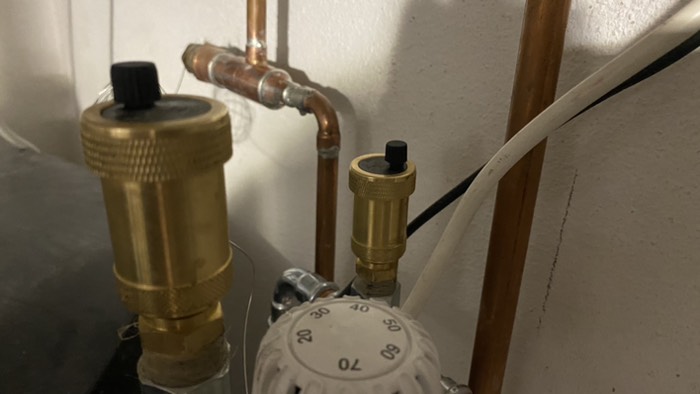

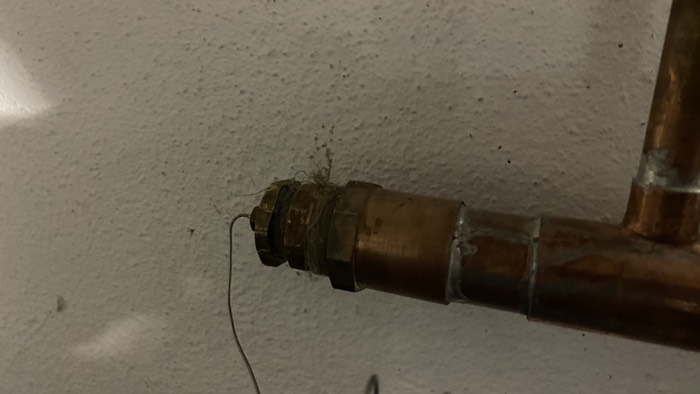

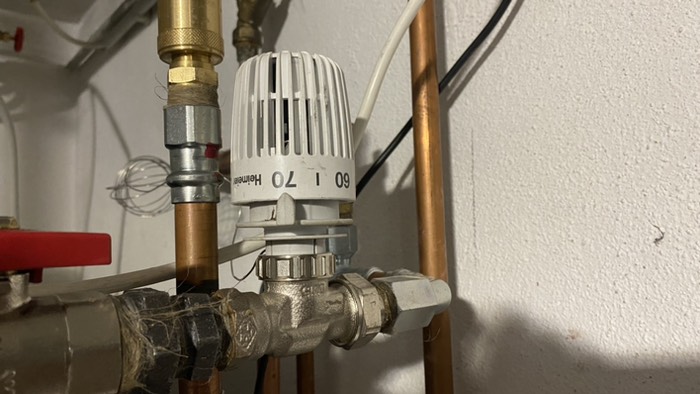

Diese Ventil begrenzt die max. PWT - Austrittstemeratut auf ca. 55Gr. C
2023/10/19 21:52

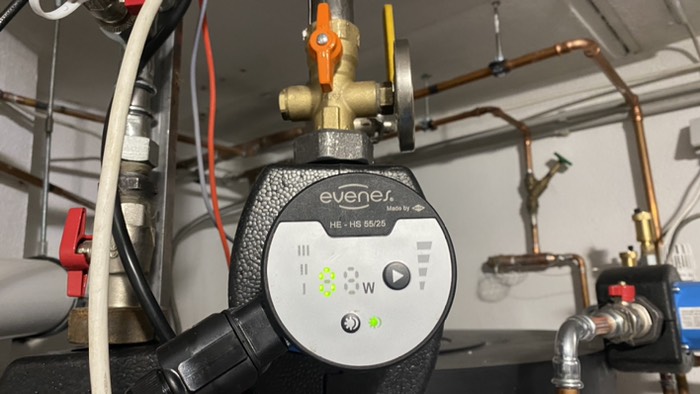

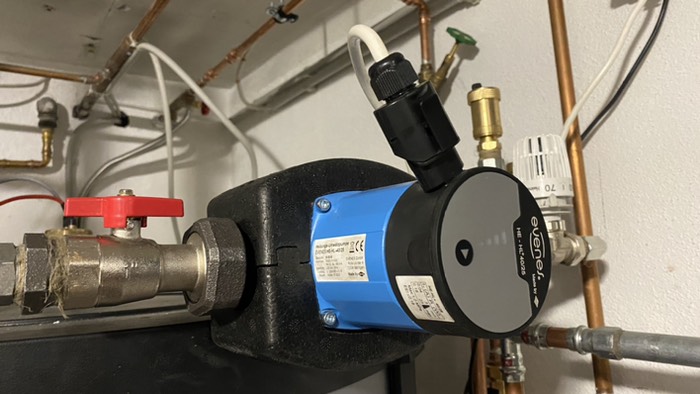

Geregelte U - Pumpe (ca. auf 9W abgeregelt).
Pumpe mit automatischer Umschaltung Tag/Nachtbetrieb
2023/10/19 21:53

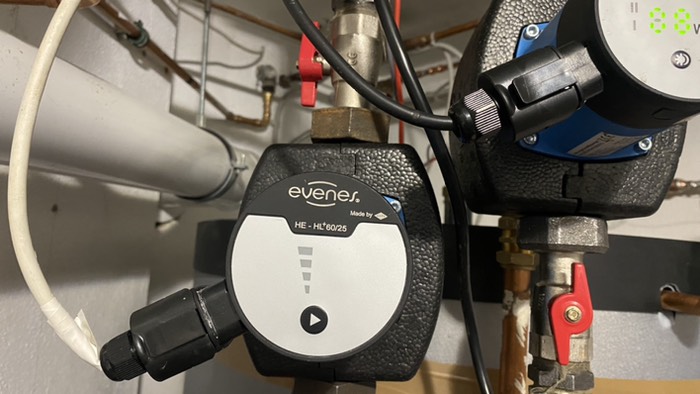

Zur Umwälzung der Solarflüssigkeit
2023/10/19 21:53
Mischer zur Vorlauftemperaturregelung der Heizwassertemperatur. Ansteuerung durch die Regelung CT 106.
Der Mischer kann durch Drücken des Drehknopfes von Hand geöffnet, verstellt oder geschlossen werden (Handbetrieb)
2023/10/19 21:53

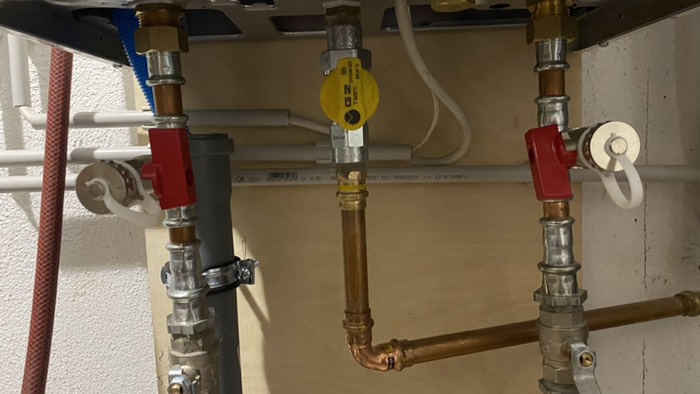

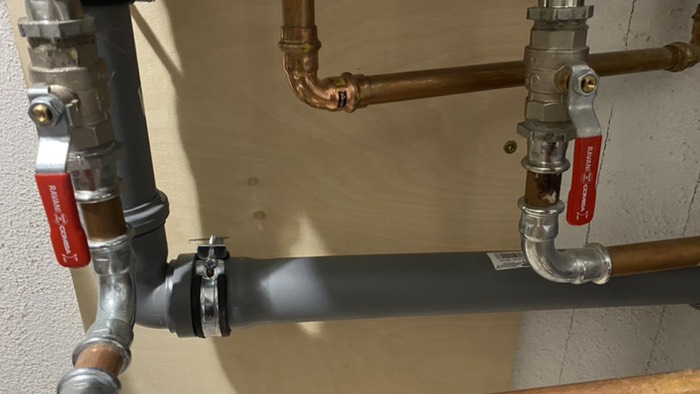

Links: Vorlauf
Mitte: Gaszuleitung
Rechts: Rücklauf
2023/10/19 21:53

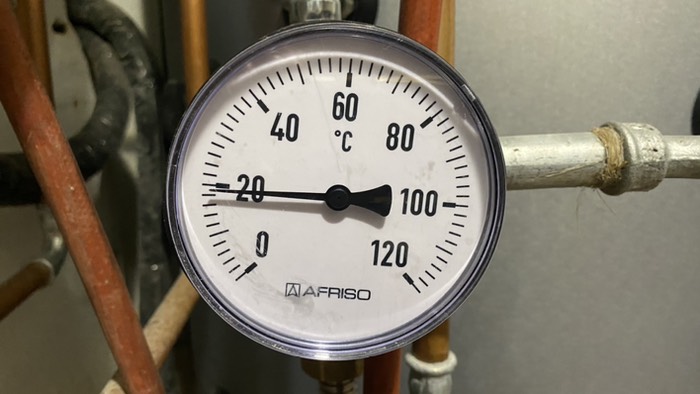

Zeigt die Eintrittstemperatur in die WT - Wendel im Pufferspeicher (entspricht der Auslauftemperatur am linken Solarkollektor)
2023/10/19 21:54

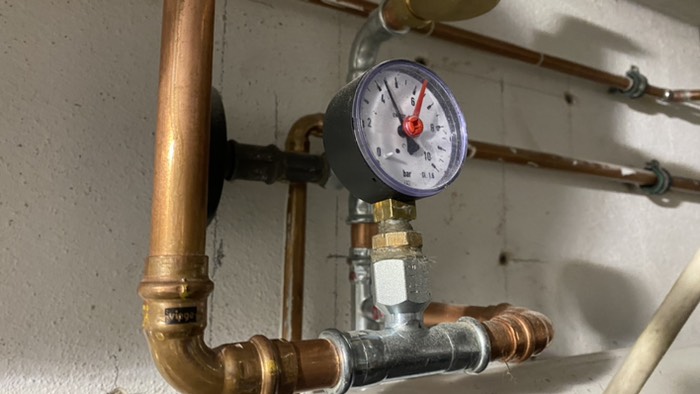

Normalwerte: 3,5……4,5 bar
Unter 3 bar muss Solarflüssigkeit nachgefüllt werden (niemals nur reines Wasser, da ansonsten Auffriergefahr der Solarkollektoren)
2023/10/19 21:54
Durchfluss = ca. 10 l/min
2023/10/19 21:54

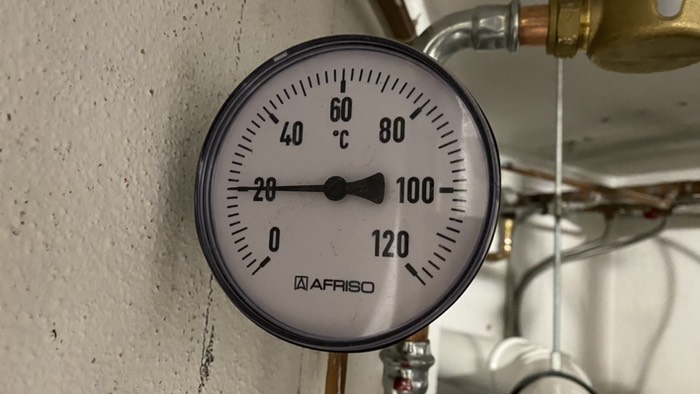

Austritt der Solarflüssigkeit aus der WT - Wendel im Pufferspeicher (entspricht Eintrittstemperatur in den rechten Solarkollektor)
2023/10/19 21:54

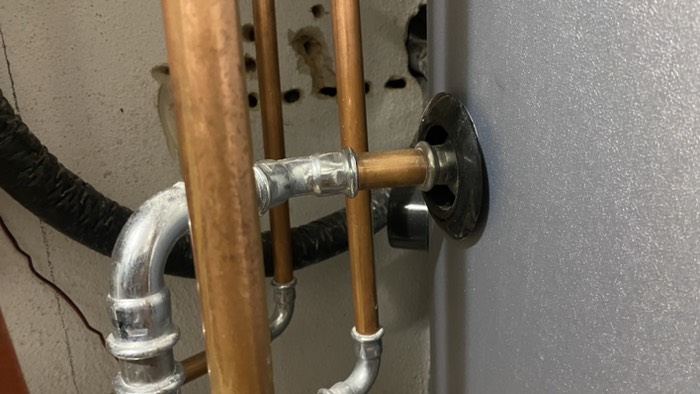

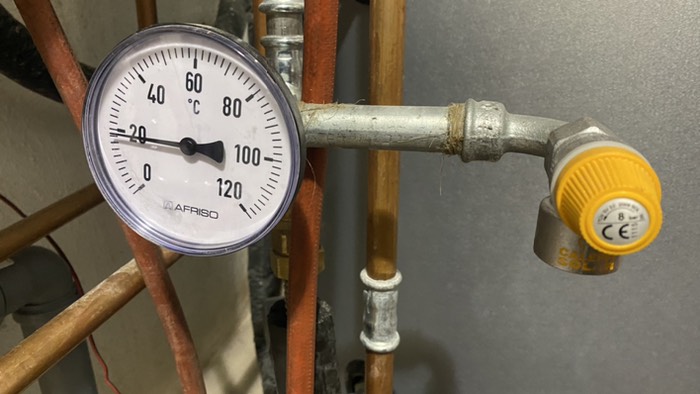

Mißt die Eintrittstemperatur in die WT - Wendel im Pufferspeicher (entspricht Austrittstemperatur aus dem linken Solarkollektor)
2023/10/19 21:54

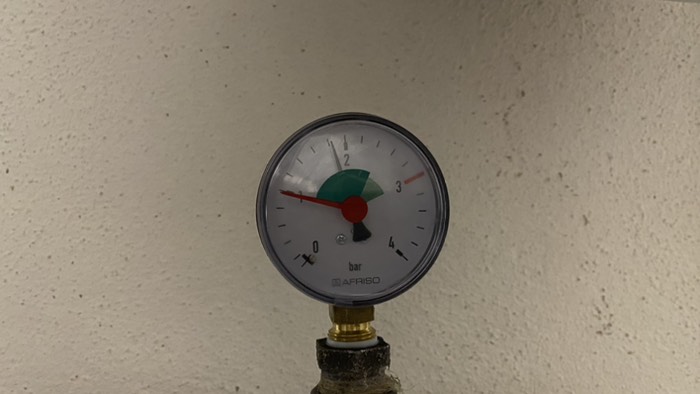

Normalwerte: 1,5……2,5 bar

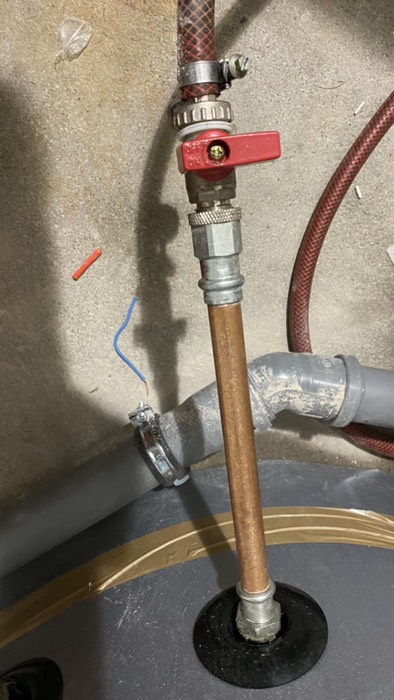

Unter 1,5 bar muss Wasser nachgefüllt werden
2023/10/19 21:55

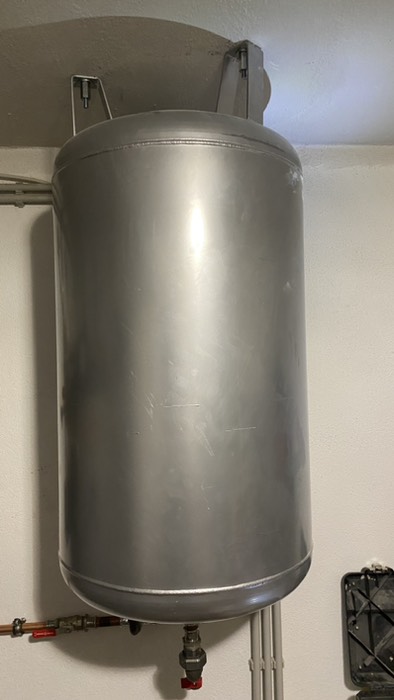

Membranausdehnungsgefäss der Solaranlage
2023/10/19 21:55

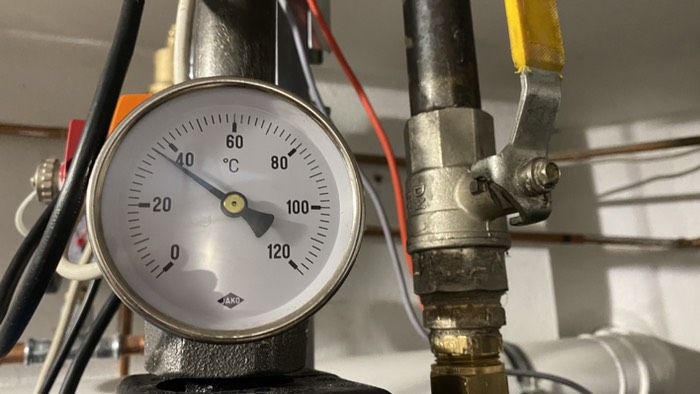

Der Messwert entspricht ca. der Heizwassertemperatur der Heizkörper
2023/10/19 21:55

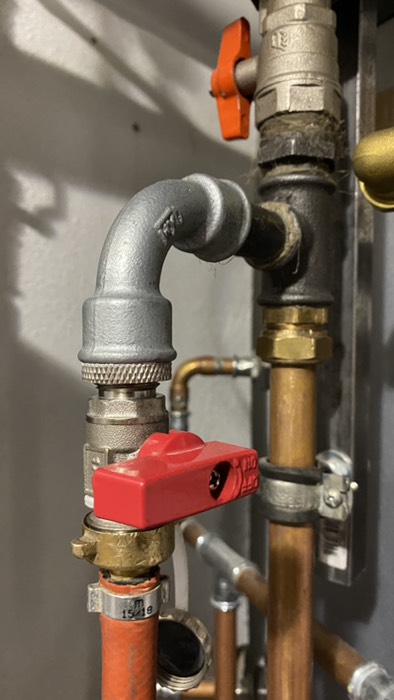

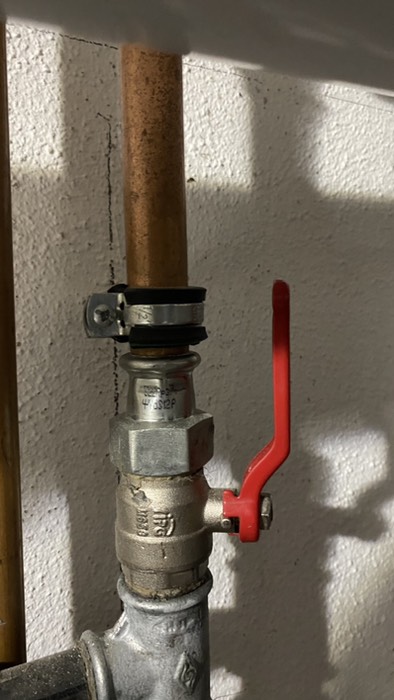

Wird geschlossen zum Spülen der Solaranlage

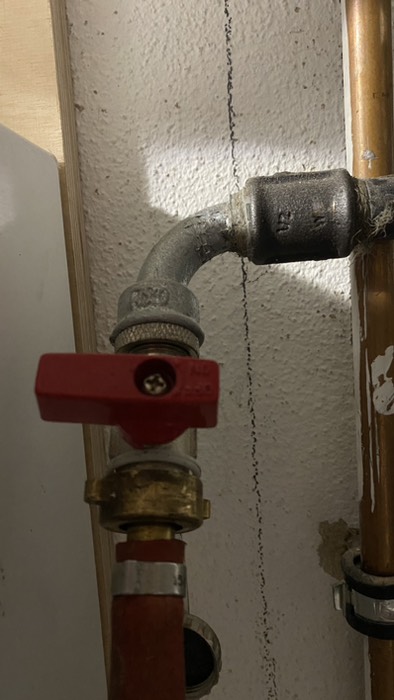

2023/10/19 21:52
2023/10/19 21:52
2023/10/19 21:52
2023/10/19 21:53
2023/10/19 21:53
2023/10/19 21:53
2023/10/19 21:53
2023/10/19 21:54
2023/10/19 21:55
2023/10/19 21:55
2023/10/20 00:04
